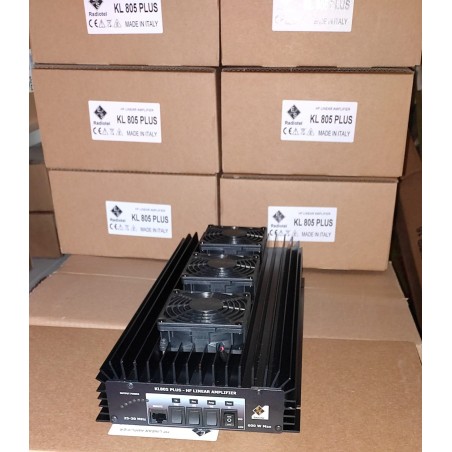

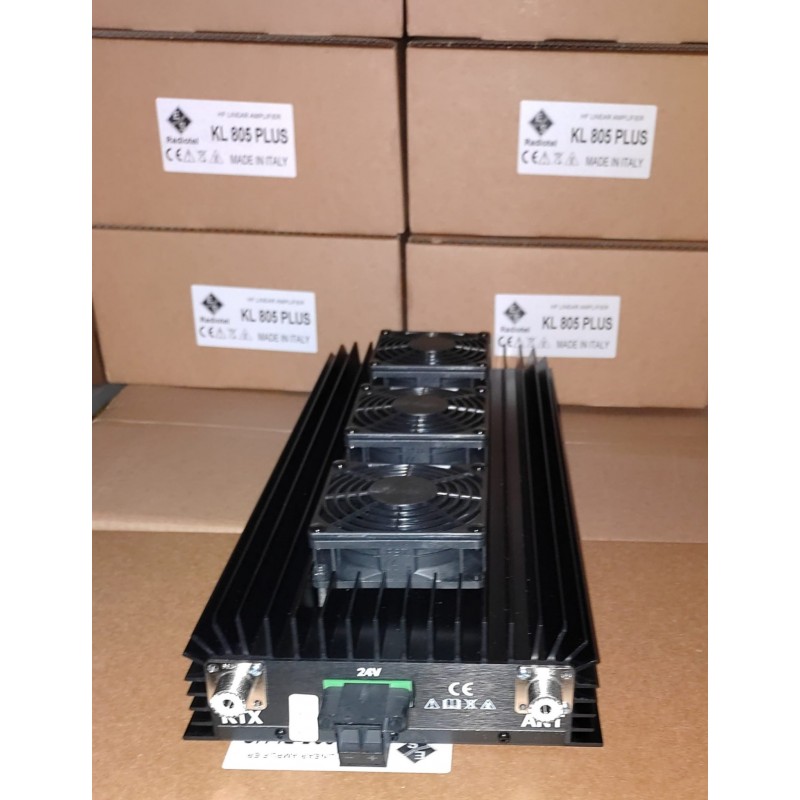

Caratteristiche della versione PLUS
- Finali MRF422 di prima scelta
- Bias termostabilizzato
- Migliore dissipazione e stabilità termica
- Migliore efficienza dei trasformatori e dell'accoppiatore RF (Wilkinson splitter)
- Ottima pulizia spettrale (valori armonici a -55 dB)
- Eccellente linearità
Caratteristiche tecniche*:
Frequenza - Frequency: .......................................................................HF (chiedi per maggiori informazioni)
Alimentazione – Supply:......................................................................24-26 Vcc
Assorbimento – Current absorption: ...................................................40A Max
Potenza d'ingresso AM – Input power AM:........................................15W Max
Potenza d'ingresso FM SSB CW- Input power FM SSB CW:............25W Max
Potenza d'uscita - Output power: ........................................................600W PEP Max
ROS d'ingresso - Input SWR: ............................................................1.1 – 1.5
Livelli Potenza d'uscita – Output Power Levels:................................3
Funzionamento - Mode: ....................................................................AM FM SSB CW
Attenersi ai valori indicati in tabella.
La garanzia non copre i danni causati da un utilizzo improprio.
Protezione contro l'inversione di polarità, eccessiva temperatura ed eccessivo R.O.S. Preamplificatore d'antenna 26 dB in ricezione - Connettore per controllo remoto indicatore potenza d'uscita - Filtro passa-basso in uscita - Ventilazione forzata.
* Test di laboratorio:
Frequenza: 27 MHz
Tensione di alimentazione: 26V
L' MRF422 è in grado di erogare una potenza massima di 150W SSB. Poiché il KL805V PLUS è assemblato con 4 finali, la sua massima potenza d'uscita è di 600W SSB FM. Invitiamo, pertanto, a non prendere in considerazione indicazioni tecniche mendaci presenti nel web (video e recensioni scritte), nelle quali vengono dichiarati valori di potenza d'uscita fino a 1000W. Utilizzare una potenza di pilotaggio ed una tensione di alimentazione superiori a quelli indicati in tabella comporta un sicuro danneggiamento dei finali.
